Швеллер гнутый ГОСТ - 8278-83

Швеллер гнутый — востребованное во многих промышленных отраслях металлическое изделие. Широкое применение требует соответствия техническим стандартам, для обеспечения безопасности на производстве и высокого качества готовой продукции. При выборе поставщика важно убедиться, что швеллеры по всем параметрам попадают под регулирующие нормы и условия.

Все требования приводятся в документе ГОСТ 8278-83. Несмотря на простую форму и процесс изготовления, изделие обязано проходить контроль по многим параметрам. Для этого гнутый швеллер, сортамент которого приводится в документе, сверяют с указанными таблицами типоразмеров.

Изготовление и классификация

Швеллеры изготавливают из стали различных характеристик. Основой может служить:

• материал обыкновенного качества;
• сталь с низким показателем легирования;
• основа с высокой устойчивостью к коррозийному воздействию.

Заготовки представляют собой стальные листы для профилегибочных станков.

Определяет сортамент гнутого швеллера ГОСТ 8278-83 либо 8281-80. В первом случае подразумевают равную ширину полок, и изделие классифицируют как равнополочное (примеры – в каталоге швеллеров Металлбазы). Второй документ описывает продукцию с полками неравной ширины.

Применение

Основные области применения изделия — строительные, ремонтные и отделочные работы. Примеры использования:

• усиливающие элементы каркаса;
• навесные рамы;
• реконструкция старых зданий — низкий вес позволяет убрать лишнюю нагрузку на фундамент;
• отделка внутренних и наружных стен;
• конструирование перегородок в жилых и производственных зданиях;
• сборка стендов для ремонтных или испытательных работ.

Основное преимущество детали — способность выдерживать высокие механические нагрузки и давление на изгиб при небольшом весе. Это достигается сочетанием характерной формы и материала изготовления. Плоский профиль обеспечивает высокую совместимость с плоскими поверхностями, облегчая монтаж швеллера.

Разновидности по размерам

Сортамент гнутого швеллера официально регулируется с 1984 года. Благодаря простоте изготовления, существенных изменений в документе практически не появлялось. Первая редакция с таблицами размеров швеллера гнутого проходила в СССР под номером 8278-75, с выходом текущего ГОСТа был признан устаревшим и недействительным. Основные требования к отечественным производителям остаются теми же, что и 30 лет назад.

Соответствие нормам начинается с выбора сырья для производства. Швеллер гнутый изготавливают из холоднокатаной и горячекатаной стали, поставляющейся в виде рулонов. Ее пропускают через профилирующие станки; точность процедуры определяют тремя категориями:

• А — высокая;
• Б — повышенная;
• В — обычная.

Первые два типа признаются изделиями высшей категории качества.

Погрешности

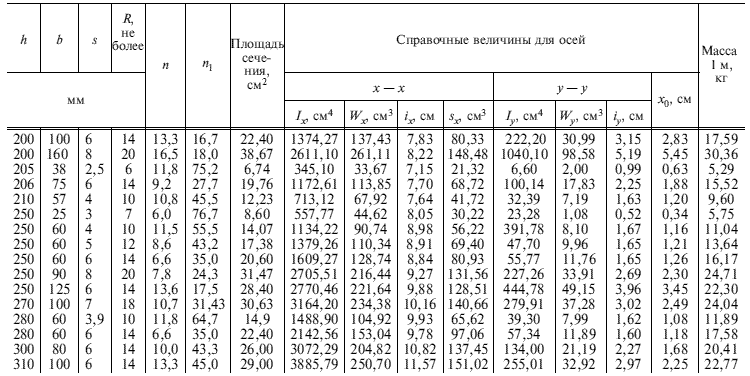

Простая на первый взгляд форма швеллера — результат идеального вычисления пропорций поперечного сечения. В документе учитываются параметры стенки, полок, толщина швеллера, сопротивление и инерция. Показатели у каждого типоразмера свои, рассчитать их пропорционально невозможно. Для этого используют таблицы размеров гнутого швеллера.

Все вычисления справочных величин приводятся относительно номинальных размеров. Значение плотности стали не зависит от марки или добавок — применяется фиксированная величина в 7.85 г/см³.

Из-за особенностей производственного процесса в государственном стандарте указаны погрешности для каждого из параметров. Если продукция не соответствует табличному значению, подозревать изготовителя в обмане не нужно — отклонения от номинальных норм учтены и разрешены.

По высоте

Сортамент гнутого швеллера по ГОСТу 8278-83 допускает отклонения высоты. Разрешенные значения:

• при высоте до 50 мм — от 0,5 до 1;
• от 50 до 100 — 0,75 и 1,5;
• от 100 до 150 — 1,25 и 2 мм;
• выше 150 — от полутора до двух с половиной миллиметров.

Минимальные показатели приводятся для изделий высокой точности профилирования, с учетом разницы в толщине (граница определяется в 2,5 мм). Максимальная погрешность допускается только при низшей точности — обычной.

По ширине

По тому же принципу рассчитываются возможные расхождения с заявленной шириной полки. Однако для швеллеров высшей категории требования более строгие — при ширине более 100 мм отклонения недопустимы. Также показатель влияет на контрольный угол отклонения — до 100 мм допускается диапазон от 88,70 до 91,30 градусов, при большей ширине погрешность равна одному градусу.

По длине

Регламентируется и длина отрезка гнутого швеллера. Минимальное значение — 3 метра, верхняя граница — 11,8. Указано, что по согласованию с потребителем длину разрешается увеличить до 12 метров. В партиях мерной длины допускается не более 7% немерных отрезков, в противном случае она признается бракованной. Стандартные нормы отклонения в порезке:

• +40 до 7 метров;
• свыше семи — дополнительно +5 за каждый метр.

В старой редакции технических требований параметр предельного отклонения был выше — +80 для любых отрезков от 6 метров, без особых условий для определенной длины.

Длина по сортаменту гнутого швеллера в ГОСТе определяет один из признаков для отбраковки — скручивание. Градус скручивания по продольной оси не должен превышать показатель в метрах. Граница допустимого результата — 10 градусов для любого типоразмера. Также 0,1% общей длины отрезка составляет разрешенную степень кривизны изделия.

Правильный контроль дефектов согласно техническим нормам осуществляется на определенном расстоянии от торца. Для швеллеров высокой точности профилирования — от 80 мм, 100 для повышенной, 200 для обычной.

О марках стали

Цена швеллера гнутого за метр часто зависит от марки стали, использованной в качестве сырья при производстве. Единых требований к типу стали в документе не указано — вместо этого приводится ссылка на ГОСТ 11474-76. Он регулирует стандарты сырья для стальных профилей, с перечислением допустимых марок.

Чаще всего встречается Ст3сп — конструкционная углеродистая сталь обычного качества. К документу обращаются, если при расшифровке марки возникают сомнения — иногда это может выдать недобросовестных поставщиков некачественных металлических изделий.

Стоимость

Из-за высокого ассортимента производители редко указывают цену за погонный метр – чаще приводится только минимальное значение. Для расчетов по каждому типоразмеру на сайтах по продаже металлических изделий есть калькуляторы.

Особых требований к упаковке и транспортировке профильных изделий из стали нет. Детали доставки и выбор способа хранения отдельно обсуждаются изготовителем и потребителем изделия.

Гнутый швеллер по сортаменту ГОСТа есть в каталоге Металлбазы. Для удобства на странице https://www.metallbaza.ru/cat/fason/shveller-gnutyj/ приведены все разновидности в наличии. Для каждого типа указаны:

• цена швеллера гнутого за метр;
• ширина полок;
• толщина стенок изделия;
• высота.

На выбор представлено несколько марок стали. Все изделия и типоразмеры соответствуют сортаменту в ГОСТе швеллера гнутого и отвечают стандартам качества сырья.
