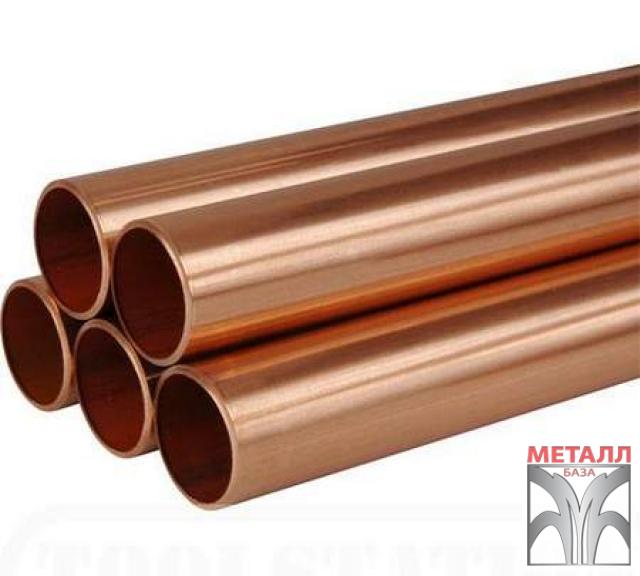

Труба медная

Медная трубная продукция — это капиллярные, стандартные и толстостенные трубки круглого сечения, изготовленные из деоксидированной Cu‑DHP (CW024A) или бескислородной Cu‑OF (CW008A). Изделия применяются в трассах хладагента для систем кондиционеров и чиллеров, холодильной технике, в контурах отопления, ГВС/ХВС, газораспределении, теплообменниках, линиях медицинских газов и приборостроении. На практике востребованы как мягкие (отожженные) рулоны для скрытой прокладки и гибки на объекте, так и твердый мерный прокат для стояков и магистралей.

Профессионально спроектированная линия на основе меди минимизирует утечки, потери давления и теплопотери благодаря контролируемой геометрии, малой шероховатости и высокой теплопроводности материала. Важны корректный выбор стандарта (EN/GOST/ASTM), состояния поставки (R220/R250/R290), контроль чистоты внутренних поверхностей и герметизация торцов при транспортировке.

Про технологию производства:

• Литье заготовки и горячее прессование гильзы.

• Холодная волочильная группа (с дорном/без дорна) для получения точного наружного диаметра и толщины стенки.

• Термообработка: отжиг для получения мягкого состояния (R220), нормализация промежуточной прочности (R250) или поставка «твердой» трубки (R290).

• Финишная обработка: правка, калибр, обезжиривание, сушка, продувка инертным газом, заглушки.

• Контроль качества: вихретоковый неразрушающий контроль, гидроиспытания, размерные и металлографические проверки, мониторинг остаточных загрязнений.

• Поставки: в рулонах (обычно 15–50 м) — для гибки на площадке, трасс кондиционирования и холодильной техники и прямых хлыстах (5–6 м) — для стояков, узлов с пресс‑фиттингами и пайкой в кондукторах.

Про классификацию и маркировку:

По стандартам и назначению:

• EN 12735‑1 (ACR) — медные трубы для холодильного оборудования (сухие, заглушенные, с контролем чистоты).

• EN 1057 — водоснабжение/отопление и газ внутри зданий.

• EN 13348 — линии медицинских газов (дополнительное обезжиривание).

• ASTM B280 (ACR) и ASTM B88 (Type K/L/M) — норматив США.

• ОСТ Р 52318‑2005, ГОСТ 617‑2006 — на изделия из меди и медных сплавов.

По состоянию поставки:

• R220 (мягкая, отожженная) — удобна для вальцовки/гибки, скрытая прокладка.

• R250 (полутвердая) — универсальный монтаж.

• R290 (твердая) — стояки, строгое соблюдение радиусов гиба.

По геометрии:

• Диаметры наружные: типично 6–108 мм (дюймовые ряды для ACR 1/4", 3/8", 1/2", 5/8" и др.).

• Толщина стенки: 0,6–3,0 мм (подбирается по давлению, способу соединения и среде).

Маркировка несет: OD×WT, состояние (R220/R250/R290), стандарт, номер плавки/партии, производитель, год/месяц, иногда стрелку направления намотки рулона. Для ACR‑номенклатуры торцы заглушены, внутренний объем инертирован.

Про технические характеристики:

• Теплопроводность меди ~390–401 Вт/(м·К) — ключевое преимущество для теплообмена и отвода тепла.

• Коэффициент линейного расширения ~16,5–17×10⁻⁶ 1/К.

• Плотность ~8,93 г/см³.

• Временное сопротивление разрыву и прочность зависят от состояния: отожженная легче гнется, твердая несет бóльшие нагрузки на разрыв.

• Рабочие давления определяются диаметром/стенкой и температурой среды; для ACR‑углеводородов и HFC/HFO значения берут из таблиц стандарта (с учетом коэффициентов запаса).

• Диапазон рабочих условий: от криогенных до высоких рабочих температур — материал стабилен к экстремальным температурам при корректной пайке/фиттингах.

• Коррозионная стойкость: высокая в питьевой воде и большинстве нейтральных сред; требуются разделительные меры при контакте со сталью/алюминием (во избежание гальванопары). Не допускается контакт с аммиаком в хладагенте.

• Гладкость: малая микрошероховатость снижает гидравлические потери.

• Негорючесть, отсутствие дымообразования; хорошая санитария контура в системах водоснабжения.

Про преимущества и недостатки материала:

Плюсы:

• Высокая теплопередача и стабильность параметров.

• Паяемость, герметичность капиллярных/паечных соединений, доступность пресс‑фиттингов.

• Пластичность (удобство гибки в рулонах без овальности при соблюдении радиусов).

• Долговечность, ремонтопригодность, полная переработка.

• Низкая диффузия кислорода, бактерицидные свойства поверхности.

Минусы:

• Более высокая стоимость по сравнению с полимерами.

• Требовательность к культуре монтажа (азотная продувка при пайке, контроль флюсов).

• Риск гальванической коррозии при прямом контакте с иными металлами в присутствии электролита.

• Ограничения по средам (аммиак), чувствительность к хлорсодержащим флюсам и щелочам в «мокром» бетоне.

Про критерии выбора для разных типов изделий:

• Контуры хладагента (кондиционеры, бытовые линии холодильников): выбирайте ACR‑номенклатуру по EN 12735‑1/ASTM B280, с заглушенными торцами и инертной атмосферой внутри; мягкое состояние (рулоны) удобно для трасс. Диаметр подбирайте по пропускной способности и падению давления, учитывая длину трассы и узлы дросселирования.

• Сети отопления и водоснабжения: ориентируйтесь на EN 1057/ГОСТ Р 52318; для стояков — R290 и пресс‑фиттинги, для скрытой разводки — R220 с пайкой капиллярными фиттингами.

• Медицинские газы: EN 13348 — требуются обезжиренные поверхности и маркировка назначения.

• Теплообменники/солнечные коллекторы: используйте медную трубку с гарантированной чистотой и соответствующей толщиной стенки под повышенные давления и термонагрузки.

• Газораспределение низкого/среднего давления: соблюдайте местные нормы, используйте одобренные фиттинги и защиту от внешней коррозии.

Как рассчитать:

• Определите среду, расчетное давление и температурный диапазон, а также ресурс и режим (постоянный/циклический).

• Выберите стандарт поставки и состояние (R220/R250/R290) с запасом по допускаемому давлению.

• Подберите геометрию (OD×WT) по таблицам допускаемых давлений производителя/стандарта; проверьте гидравлические потери и допустимые скорости потока.

• Учтите температурные удлинения — заложите компенсаторы/петли на протяженных участках.

• Задайте минимальные радиусы гиба, расстояние между опорами, тип теплоизоляции (для холодных линий — защита от конденсата).

• Финализируйте спецификацию: стандарт, состояние, длины/намотка, чистота, заглушки, сертификаты, требования к приемке.

Даже без погружения в формулы важно сверяться с нормативными таблицами и программами подбора — это снижает риски ошибки и обеспечивает нужный запас по надежности.

Про монтаж и эксплуатацию:

• Резка — роликовым труборезом; обязательна тщательная развертка и удаление заусенцев.

• Пайка: прогрев равномерный, применение фосфористых припоев (CuP, CuPAg) для меди, азотная продувка во время пайки — чтобы исключить нагар и оксиды внутри. Для водяных систем допустима мягкая пайка оловянными припоями по нормам.

• Пресс‑соединения: сертифицированные фиттинги на соответствующий стандарт; контроль глубины захода.

• Разделение с иными металлами: диэлектрические вставки/прокладки, исключение длительного контакта с влажным бетоном и агрессивными растворами.

• ACR‑контуры: опрессовка сухим азотом, вакуумирование до остаточного давления по регламенту производителя, контроль герметичности; теплоизоляция холодных участков во избежание конденсата.

• Минимизируйте вибрации компрессорных линий, соблюдайте уклоны маслоподъема; для медных магистралей применяйте держатели с вибровставками.

• Хранение и логистика: торцы под заглушки, чистая тара; избегайте пыли и влаги, исключайте контакт с аммиачными парами.

Медная труба — это технологичный и долговечный элемент инженерных систем: высокая теплопередача, стабильность геометрии и надежные соединения делают ее оптимальной для хладагента, отопления и питьевых контуров. При грамотном подборе стандарта, толщины стенки и корректном монтаже ресурс служит десятилетиями.
